1. 概述

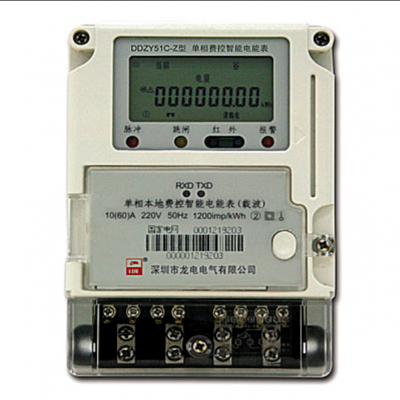

　　DDZY51C-Z型单相本地费控载波智能电能表C载波)(以下简称电能表采用了***的电能计量芯片和智能加密技术，综合了多种通讯万式既满足了 单相用户的正常用电，又增强供电部门的管理手段，是一款新型的具有多功能意义的单相电能表，目前在国际上具有***水平。

　　电能表的性能指标符台GB/T17215.21《静止式有功电能表门级和2级)》、Q/LD 011-2009《单相费控智能电能表》、Q/GDW 3552009《单相智能电能表型式规范》、GB/T 184603-2001《预付费电度表》标准，并且满足和Q/GDW 354 - 2009《智能电能表功能规范》、的各项技术要求，其通讯规约符合《DL/T 645-2007多功能电能表通信协议》。

　　2. 功能及特点

　　计量功能

　　具有正向有功电能、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。

　　具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。

　　存储上12个月的总电能和各费率电能量;数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。

　　费控功能

　　通过CPU卡实现电能表费控功能，能***进行金额扣除及存入，准时报警、拉闸。电能表还能接收远程售电系统下发的拉闸、

　　允许合闸、ESAM数据抄读指令时，需通过严格的密码验证及安全认证。

　　在***安全的情况下，可通过虚拟介质对电能表内的用电参数进行设置。

　　安全认证加密功能

　　电能表采用ESAM模块进行安全认证，ESAM模块的加密算法采用SM1国密算法。ESAM嵌八在设备内，实现安全存储、数据加/解密.双向身份认证、存取权限控制、线路加密传输等安全控制功能。

　　事件记录

　　***记录电能表清零事件的发生时刻及清零时的电能量数据。

　　记录编程总次数，最近10发编程的时刻、操作者代码、编程项的数据标识。

　　记录校时总次数(不包含厂播校时)，最近10次校时的时刻、操作者代码。

　　记录掉电的总次数，最近10次掉电发生及结束的时刻。

　　记录最近lo次远程控制拉闸和最近10次远程控制台闸事件，记录拉、合闸事件发生时刻和电能量等数据。

　　记录开表盖总次数，最近1 0次开表盖事件的发生、结束时刻。

　　费率时段方案

　　具有两套费率时段表，可在约定的时刻自动转换;每套费率支持4个费率。

　　具有日历、时钟，全年可设置2个时区，在24h内可以任意编程8个时段;时段的最小间隔为15min;时段可跨越零点设置。

　　支持通过红外、RS485通信接口修改费率表、时段表，并应有防止非授权人操作的安全措施。

　　报警功能

　　当出现故障时，LCD立即停留在该代码上或报警提示，且背光灯持续点亮;

　　当电能表出现故障时，显示出错信息码(用Err-××表示)。

　　冻结功能

　　定时冻结:按照约定的时间及间隔冻结电能量数据;每个冻结置保存60次。

　　瞬时冻结：在非正常情况下，冻结当前的日历、时间、所有电能量和重要测量量的数据;瞬时冻结量保存***3次的教据：

　　约定冻结:在新老两套费率/时段转换阶梯电价转换或电力公司认为有特殊需要时，冻结转换时刻的电能量以及其他重要数据，保存***2次冻结数据。

　　日冻结：存储每天零点时刻的电能量，可存储62天的数据。

　　整点冻结：存储整点时刻或半点时刻的有功总电能，可存储254个数据。

　　冻结内容及对应的数据标识符合DL/T 645-2007及其备案文件要求。

　　计时功能

　　采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时、闰年自动转换功能：内部时钟端子输出频率为1Hz。在-25°C- +60°C温度范围内，时钟准确度≤±1 S/d;在参比温度(23℃)下，时钟准确度≤±0 5s/d。

　　电能表可接受的厂括校时范围不得大干5min;广播校时无需编程键和通讯密码配台;每天只允许校对一次。

　　电能表辅助功能端于输出

　　控制输出

　　电能表可输出电脉冲信号，控制外部报警装置或负荷开关。

　　有功电能测试脉冲输出

　　电能表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性应符合GB/T 17215211-2006的

　　要求。电测试输出装置的特性应符合GB/T15284-2002的要求。

　　多切能信号输出

　　多功能信号输出端子可输出时间信号或时段投切信号;两种信号通过软件设置、转换;电能表初次上电，或断电再上电后，

　　多功能信号输出初始化为时间信号输出。

　　时间信号为秒信号：时段投切信号为80ms±20ms的脉冲信号。

　　RS485通信接口

　　电能表通过RS485通信接口可与采集器进行数据通信。

　　通信功能通信功能：具备载波通信、RS485通信及红外通信功能。RS485通信波特率可设，默认速率为2400bps;调制式红外通信接口波特率为1200 bps。
