三相三线电表是高压电表，一般用于工业、发电站等地，相对于三相四线电表，三相三线是没有零线的，只有电压规格就是100V，只能接2个互感器，下面我们就来具体说说，三相三线电表接线图吧。

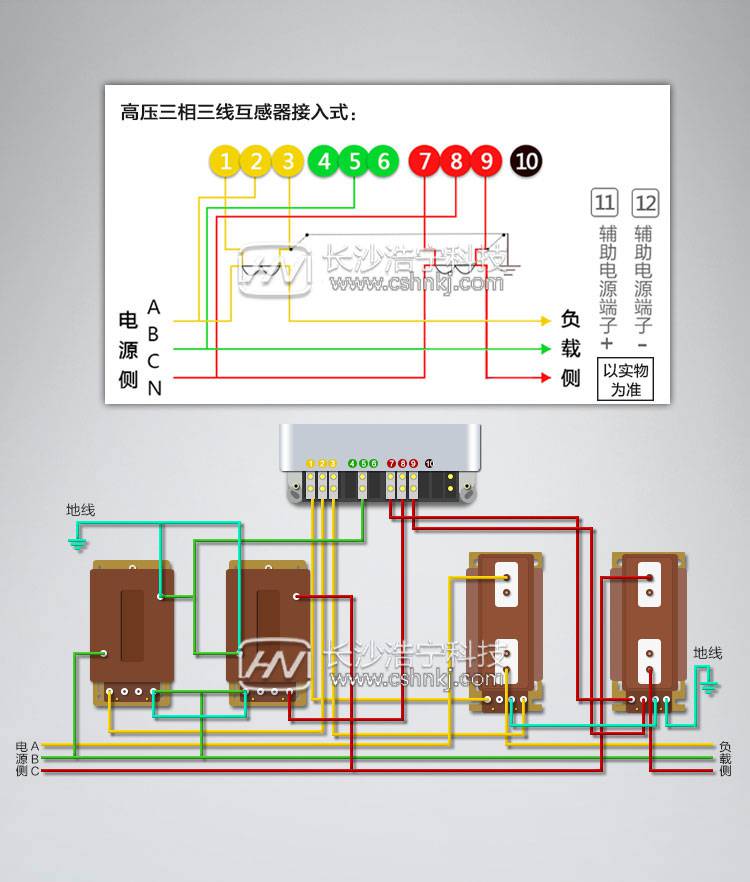

三相三线电表接线图
A黄线电流线经过互感器S1接入1号口，3号口经过S2输出，电压线接入2号口。
B绿线电压线接入5号口，电流线直接接负载
C红线电流线经过互感器S1接入7号口，9号口经过S2输出，电压线接入8号口。
一般三相三线电表接线图都是要配备互感器使用的，三相三线电表接好之后，一定要检查，电表是否接到位了，如果报警灯一直亮着，说明接线不对哦，可能相线接反了哦，我们可以根据以下方法来判断三相三线电表接对了没有哦!
怎么判断三相电表接线是否正确
1、首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
2、通过三次对调电压进线，如果电能表三次都停转，只能说明原电能表接线可能正确。电能表对调电压进线停转，只是电能表原接线正确的必要条件，还不是充分条件。为此还必须进一步进行判断。
